黄色片黄色片黄色片亚洲黄色片,欧美日韩不卡高清在线,国产亚洲情侣久久精品,久久中文字幕av第二页

    【集萃網(wǎng)觀察】1引言

　　超細纖維是當前纖維領域重點研發(fā)的纖維，也是未來纖維的發(fā)展方向。目前國際國內(nèi)對超細纖維尚無統(tǒng)一的規(guī)定和標準。一般地把纖維的單絲纖度低于 0.11 dtex（0.11丹尼爾）的纖維稱為超細纖維。以超細纖維和聚氨酯復合制成的類似于天然皮革外觀及性能的合成革，是一個可以創(chuàng)新、潛力巨大的新型領域，其發(fā)展前景良好。

　　實驗用合成革基布是以聚酰胺超細纖維為基材浸漬聚氨酯而成。由于基布纖維上的活性基團很少，大多數(shù)染料難以上染，其水洗堅牢度很差。另一方面，作為一種復合材料，聚酰胺超細纖維和聚氨酯的染色性能存在較大的差異，這會大大增加超細纖維合成革染色的難度。

　　2實驗內(nèi)容和方法

　　2.1主要材料和儀器

　　2.1.1主要材料

　　各種染料（均為工業(yè)品）；聚酰胺超細纖維合成革基布（煙臺萬華合成革廠產(chǎn)品，是以海島型的尼龍一6 超細纖維和多種耐水解型的聚氨酯復合而成，纖維和聚氨酯比例約為1：1）；MCF（自制，陽離子改性天然單寧）；PA（固色劑，工業(yè)品，合成單寧）。

　　2.1.2主要儀器

　　自動控溫不銹鋼五滾筒鞣革染色機、多功能拉力試驗機、干濕擦牢度測定儀等。

　　2.2試驗內(nèi)容和方法

　　2.2.1各類染料對聚酰胺超細纖維合成革的染色效果

　　在各類染料初步染色試驗的基礎之上，按照各類染料的較佳染色工藝進行對比染色試驗。評定染色效果。

　　2.2.2中性染料的篩選試驗

　　在2.2.1的試驗基礎之上，對中性染料進一步的篩選。首先在浴比12（以干基布重計）、浴溫9O℃、染料x%f依顏色不同用量不同）的條件下染色60 min，然后用甲酸調(diào)節(jié)pH值5.O，繼續(xù)染色30 min，最后水洗。評定染色效果。

　　2.2.3固色劑對染色效果的影響

　　在2.2.2的試驗基礎之上，選用單磺酸基中性染料作為主體染料，并與其它染料配合進行對比染色試驗。首先在浴比l2（以干基布重計）、浴溫9O℃ 、染料x%（依顏色不同用量不同）的條件下染色60 min，然后用甲酸調(diào)節(jié)pH值5.5，繼續(xù)染色30 min，最后分別加入MCF和PA 4%，繼續(xù)染色30 min，然后水洗。評定染色效果。

　　2.2.4勻染劑對染色效果的影響

　　選用單磺酸基中性染料作為主體染料，并與其它染料配合進行對比染色試驗。首先在浴比l2（以干基布重計）和浴溫9O℃條件下，加勻染劑l%轉(zhuǎn)動lO min，再加染料x%（依顏色不同用量不同）染色60 min，然后用甲酸調(diào)節(jié)pH值5.5，繼續(xù)染色30 min，最后加入 MCF4%，繼續(xù)染色30 min，然后水洗。評定染色效果。

　　2.2.5染色溫度對染色效果的影響

　　用2.2.3的染色方法，研究不同溫度下染色對染色效果的影響。評定染色效果。

　　3試驗結(jié)果與討論

　　3.1各類染料對聚酰胺超細纖維合成革的染色效果

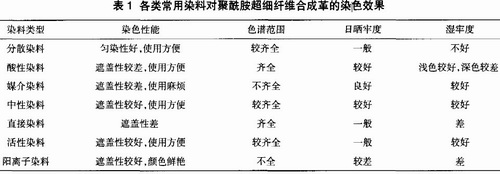

　　試驗結(jié)果如表1所示。

　　從表l結(jié)果來看，分散染料對聚氨酯能夠較好的上色，同時在牢度檢測中發(fā)現(xiàn)分散染料在聚氨酯上的色牢度也較好。因為分散染料分子小，能較好地進入聚氨酯比較緊密的發(fā)泡結(jié)構和分子結(jié)構。但是分散染料對聚酰胺超細纖維的上色較少，得色量很低，濕擦牢度很差。因為分散染料是一種疏水性強而水溶性很小的非離子染料，結(jié)構中沒有水溶性基團但含有很多極性較大的基團，這些基團只能與聚酰胺超細纖維上的一些基團形成氫鍵結(jié)合，所以其飽和值低，濕擦牢度也較差，對基布的整體染色效果較差。
